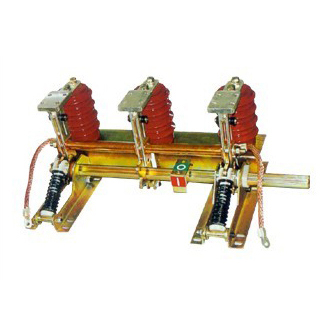

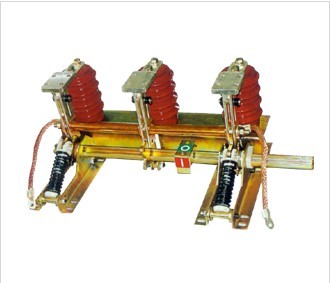

JN15-12型戶內高壓接地開關
·概述
JN15-12型戶內高壓接地開關其性能符合GB1985-89≤交流高壓隔壁開關和接地開關≥及IEC129的要求,適用于312千伏及以下交流50Hz的電力系統中，可與各種型號高壓開關柜配套使用,作為接地保護用.
·設計先進,技術性能可靠;
·結構簡單,安裝調試方便;
·具有快速分,合能力.
·使用環境條件
·海拔高度不超過1000m;
·周圍空氣溫度:上限+40℃ 下限10℃;
·允許在30℃時儲運;
·地震烈度不超過8度;
·無易燃、易爆、嚴生粉塵、化學腐蝕及劇烈振動場所;
·技術參數
| 項目 | 單位 | 數據 | ||
| 額定電壓 | KV | 12 | ||
| 額定短時耐受電流 | KA | 31.5 | ||
| 額定短時持續時間 | S | 4 | ||
| 額定短路關合電流 | KA | 80 | ||
| 額定峰值耐受電流 | KA | 80 | ||
| 極間中心距 | mm | 150, 210, 230, 250, 275 | ||
| 額定絕緣水平 | 1min工頻耐壓 | KV | 對地、相間/極間 |
42/48 75/85 |
| 雷電沖擊耐壓 | ||||
