| 概述 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 隔離開關由支架、底座、支柱絕緣子、觸頭、接線板等部分組成。支柱絕緣子及導電部分安裝于底座上，兩支柱絕緣子交角為50°。底座固定在傾斜25°的支架上。支架上裝有與操動機構相連接的軸?？膳銫S17-G手動操作機構，也可配用CJ6電動機構。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 產品特點 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1）隔離開關采用雙柱中開、觸頭轉入式結構，具有自清潔觸頭的能力，提高了接觸可靠性； 2）隔離開關轉動部分按免維護的要求設計。轉動座設計成密封結構，水汽、塵埃、有害氣體無法進入，使軸承、二硫化鉬鋰基潤滑脂永遠工作在良好的環境中，軸承永不生銹、潤滑脂無法流失，永不干枯，使隔離開關長期運行后的操作力距不會增加。采用不銹鋼軸銷與無油自潤滑軸承相配合結構；鋼制件采用熱鍍鋅，確保隔離開關操作靈活、輕便、可靠、永不銹蝕。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 主要技術參數 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 結構特點 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
GW13系列為中性點隔離開關，單相式結構，它由底座、支柱絕緣子、導電桿、觸頭和接線板等部分組成。該產品零部件80%可與GW5型隔離開關共用。 CS17-G型手里操動機構分3種：帶有輔助開關8級，電磁鎖和信號燈的為G4型，帶有輔助開關8級的為G5型；不帶電器元件的為G6型或CS17、電動CJ6機構。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

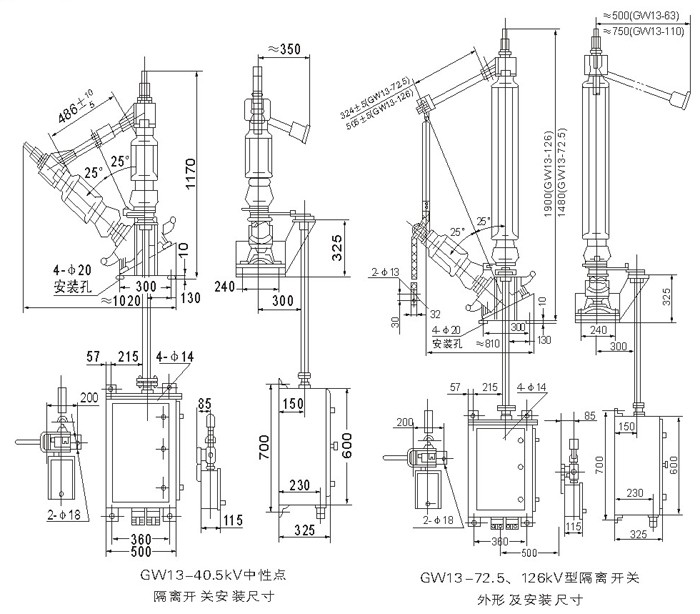

| 外形及安裝尺寸 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
