- ● 概述

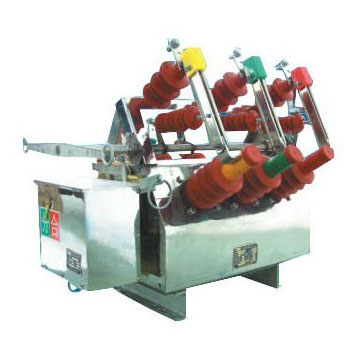

ZW6-12/630(20)型戶外真空斷路器適用于12KV以下,交流50Hz的三相電力系統.主要用于農網和城網作分,合負荷電流,過載電流及短路電流之用,也可用于其它類似場所,還可作為城市市區12KV級電網的分斷開關.
● 使用環境
a.周圍空氣溫度:上限+40oC, 下限-40oC;
b.海拔:<2000m;
c.相對濕度:日平均不大于95%,月平均不大于90%;
d.風壓:不超過700Pa(相當于風速34m/s);
e.空氣污穢程度按GB5582規定為1V級;
f.地震烈度不超過8度.
● 主要技術參數
斷路器的裝配調整參數見表1
|
序號
|
名稱
|
單位
|
參數
|
|
1
|
額定電壓
|
KV
|
12
|
|
2
|
額定絕緣水平
|
工頻耐壓
|
干式
|
KV
|
42
|
|
|
濕式(對地)
|
34
|
|
雷電沖擊耐壓(峰值)
|
|
75
|
|
3
|
額定電流
|
A
|
630
|
|
4
|
額定頻率
|
Hz
|
50
|
|
5
|
額定短路開斷電流
|
KA
|
12.5 16 30
|
|
6
|
額定短路關合電流
|
31.5 40 50
|
|
7
|
額定峰值耐受電流
|
31.5 50 50
|
|
8
|
額定短時耐受電流
|
12.5 16 20
|
|
9
|
操作順序
|
次
|
分-0.3s-合分-180 s-合分
|
|
10
|
額定短路電流開斷次數
|
|
30
|
|
11
|
機械壽命
|
10000
|
|
12
|
額定操作電壓配CT彈簧操作機構
|
V
|
DC24 48V AC DC110V 220V
|
|
13
|
觸頭允許磨損厚度
|
mm
|
3
|
|
14
|
過電流拖扣器額定電流
|
A
|
5
|
|
15
|
重量
|
Kg
|
300(標準)
|
